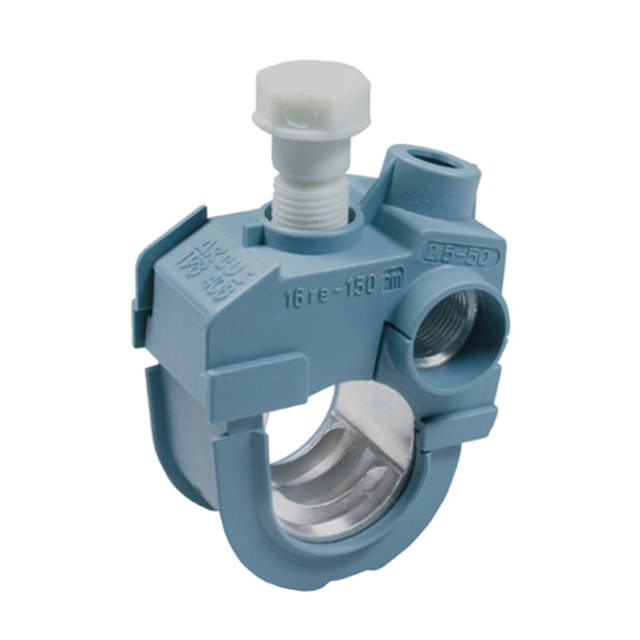

Connecteur de dérivation parallèle isolé
Connecteur de dérivation isolé avec canaux de serrage parallèles. Pour conducteurs ronds multibrins, installation sous tension possible sans retirer l’isolation.
Pour conducteurs ronds multibrins (RM), 16–150 mm² / dériv. 2,5–50 mm²
Le connecteur assure une connexion fiable grâce à la pénétration de l’isolation du conducteur principal par une vis de fraisage à coupe croisée. Le conducteur principal et le conducteur dérivé sont montés indépendamment, évitant ainsi tout glissement lors du raccordement sous tension. Le canal de serrage est fermé par une glissière, empêchant toute sortie du conducteur principal. De larges plages de serrage permettent une utilisation universelle et un stockage optimisé. Les surfaces de contact sont renforcées jusqu’à 50 % par durcissement du matériau.
Données techniques :
- Conducteur principal : 16 RE–150 RM
- Conducteur de dérivation : 2,5–50 RM
Matériaux :
- Vis de contact (conducteur principal) : cuivre électrolytique, étamé
- Vis de contact (conducteur dérivé) : acier, galvanisé
- Tête de vis : plastique
- Boîtier isolant : plastique
- Pièces de serrage : alliage de cuivre, étamé
