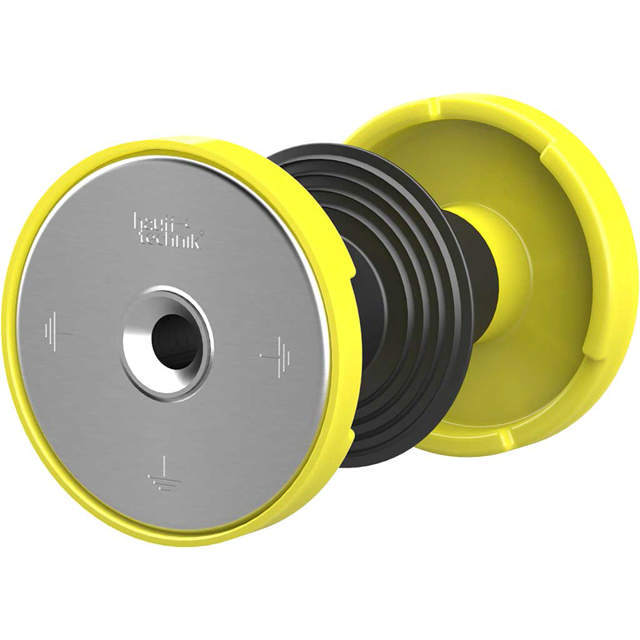

HEA IS - Passage isolée de la mise à la terre

Caractéristiques:

• Passage de mise à la terre isolée spécialement pour la construction de postes
• Protection brevetée contre la rotation grâce au périmètre spécial de la bague de contact
• Montage possible pendant les travaux de coffrage
• Filetage double face (M12) pour la connexion de la mise à la terre au bâtiment
• Mise à la terre isolée pour le contrôle individuel de l'installation de terre
• Étanchéité étanche à l'eau vers le béton par un joint d'étanchéité
• Résistant à la corrosion et approuvé contre les courts-circuits

Avantages:

• Mise à la terre isolée pour un contrôle individuel
• Connexion étanche à l'eau vers le béton
• Vis de connexion étanche à l'eau double face M12 (aveugle)
• Résistant à la corrosion
• Approuvé contre les courts-circuits

Contenu de la livraison:

• Plaque de couverture double face

Dimensions:

• Âme conductrice : ronde, Ø 25 mm
• Bague de contact : Ø 72 mm
• Épaisseur de paroi minimale : 70 mm

Domaine d'application:

• Classe de résistance du béton étanche 1 & 2

Matériau:

• Âme conductrice et bague de contact : acier inoxydable V4A (AISI 316L)
• Plaque de couverture : mousse de caoutchouc
• Isolation électrique : EPDM
• Joint d'étanchéité : EPDM

Approbations/Normes:

• Selon VDE 0101, EN 50522
