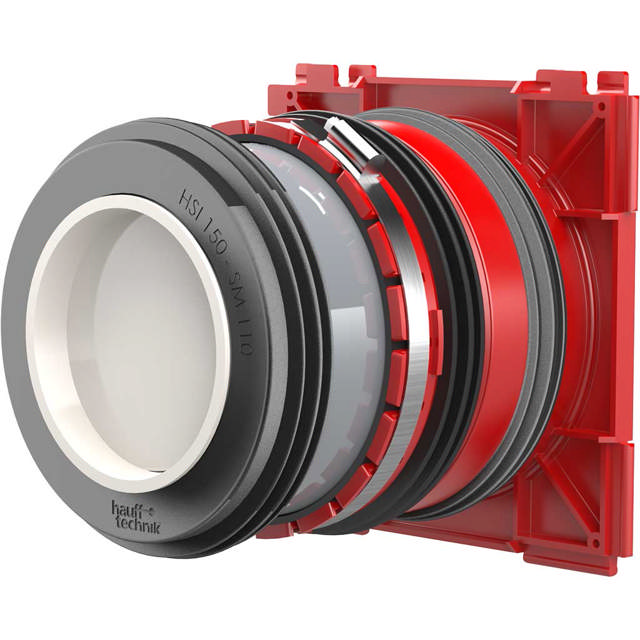

Passage étanche simple face avec manchon emboîtable en caoutchouc

• Ajustement progressif à l'épaisseur de paroi requise sur le chantier
• Etanchéité à la pression du béton grâce à l'injection d'un joint à 3 nervures
• Marque de contrôle: étanchéité à la sortie de l'usine Possibilité de contrôle en cas d'ouverture involontaire ou non autorisée du couvercle d'étanchéité

Avantages:

• Possibilité d'un seul raccordement pour l'étanchéité du système et d'un bouchon en caoutchouc intégré pour le raccordement de tuyaux à gaine lisse
• Aucun composant supplémentaire n'est nécessaire pour les raccordements de tuyaux
• Même après le raccordement d'un tuyau vide, absolument étanche au gaz et à l'eau grâce au couvercle étanche à la pression
• Utilisable dans tous les types de murs, y compris dans la construction d'éléments

Contenu de la livraison:

• Couvercle étanche à la pression
• Clé Allen avec limiteur de couple intégré

Dimensions:

• Épaisseur minimale du mur Ø 110, 125 mm: 200 mm
• Épaisseur minimale de la paroi Ø 160 mm: 260 mm
• Distance entre les essieux: 210 mm, avec une entretoise portant la distance entre les essieux à 250 mm
• Dimensions du cadre: 220 x 220 mm

Caractéristiques:

• L'utilisation de l'entretoise HSI-AH 40 est recommandée, l'entretoise HSI150-GSM 160 doit être utilisée.

Application:

• Classe de charge béton étanche 1 i 2

Matériau:

• Joint d'étanchéité: ABS avec joint à 3 nervures en TPE
• Tube intermédiaire: PVC
• Cerclage: acier St sn (W1)
• Couvercles d'étanchéité: ABS avec joint TPE
• Manchon en caoutchouc: EPDM
• Bande de serrage pour HSI150 GSM160/X: W4
• Couvercle de tuyau: PE ou bouchon de manchon: PVC

Étanchéité:

• Étanchéité au gaz et à l'eau jusqu'à 0,5 bar
• Résistant au radon
